JF係列開放式五軸加工中心

一、整體(ti) 介紹：

JF係列五軸加工中心采用先進的龍門式移動結構,具有完美的高速銑床的銑削技術特性,移動式工作台,確保機床具有最佳的動態運動特性和最佳驅動剛性,工作台平穩軸向移動,加工時,五個(ge) 軸向驅動刀具運動,圍繞工件進行加工,實現五軸聯動立體(ti) 運動,雙工位可實現單一工作台加工,另一工作台上料的不間斷式生產(chan) 加工。

二、機器結構：

X軸：橫梁滑板（刀具）的水平移動

Y軸：台板支架的前後移動

Z軸：橫梁滑板（刀具）的升降移動

C軸：刀具沿Z軸旋轉移動

A軸：刀具與(yu) Z軸的相對角度移動，完成傾(qing) 斜麵加工。

三、產(chan) 品特點：

1.平台移動、一體(ti) 化焊接床身，結構緊湊穩定，先進的機械／電氣部件，高剛性大平台，確保了高加工進給速度、高加工效率、高剛性和高可靠性，可滿足不同尺寸工件的五軸加工；

2.采用五聯動控製係統，開通RTCP刀具追隨功能，可一次性加工多個(ge) 複雜麵。

3.采用意大利原裝進口電主軸，可配8工位圓盤式刀庫。

4.配備刀具測量係統，用於(yu) 刀具長度的自動測量和A/C坐標的精度再校正。

5.開放式結構、操作、上下料方便,平台移動、結構穩定。

6.高剛性大平台，可以滿足不同尺寸工件的五軸加工。


四、應用範圍

適用於(yu) ：塑料、高密度泡沫、代木、石蠟、石膏等材料的曲麵加工。

廣泛應用於(yu) ：厚片吸塑、汽車、醫療美容、衛浴、白色家電等行業(ye) 。

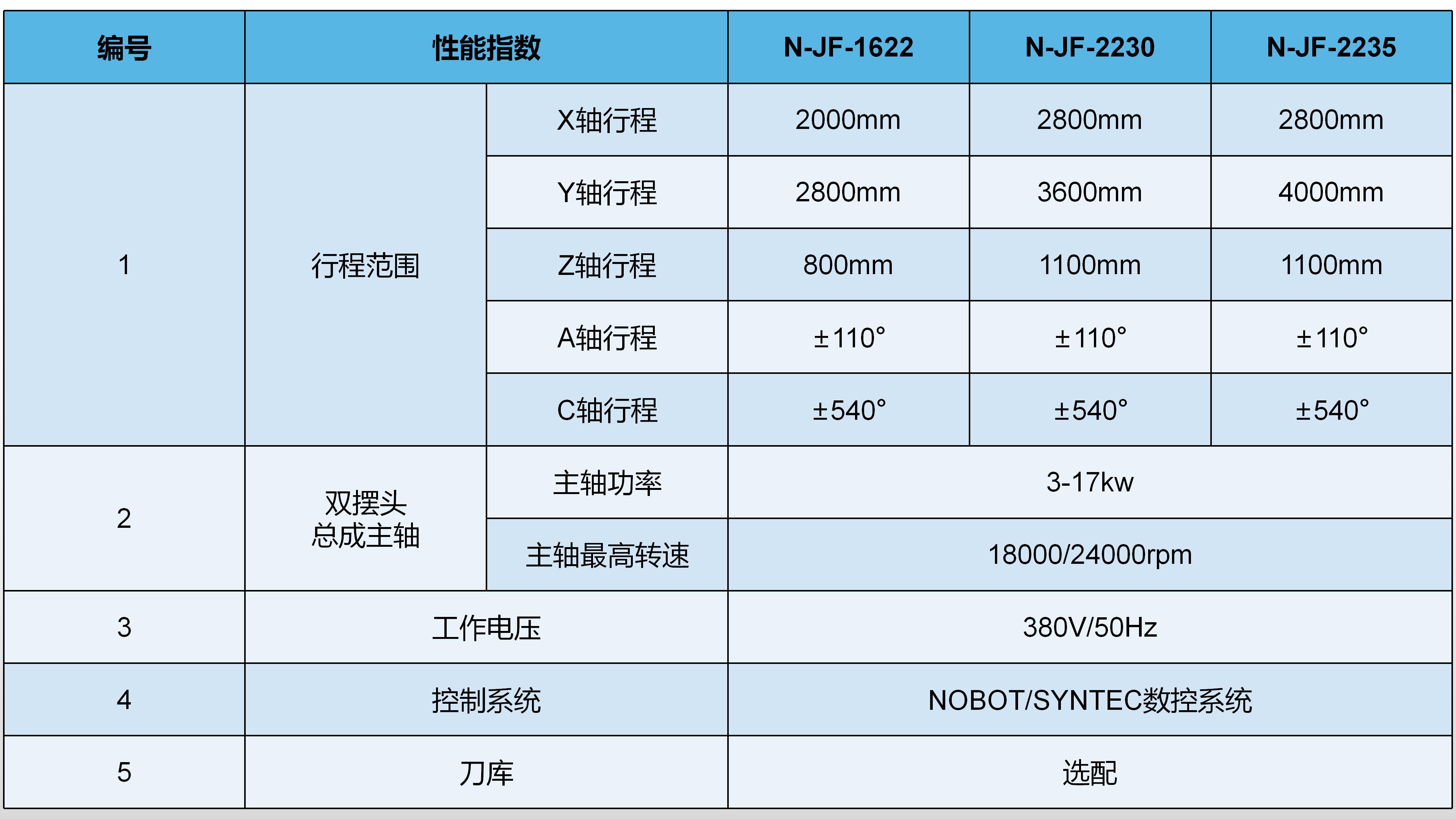

五、技術指標

六、客戶現場

七、五軸雕刻機切割視頻
