米兰app直播下载安装五軸雕刻機米兰app直播下载-2025-F

瀏覽量
【摘要】：
米兰app直播下载-2025-F數控加工中心配集成工業計算機控製係統，WindonwsCE視窗界麵，最大空程速度可達20M/min有效的為您節約時間及人力資源，提高加工效率。本款機床工業設計標準全鋼結構，床身經過有限元分析（FEA）和設計，並且所有床身部件在加工前就已進爐回火消除應力（非振動時效處理）。為機床提供一個剛硬穩定的加工平台。



一、設備主要參數

表1 米兰app直播下载-2025-F五軸雕刻機主要配置參數表

編號

性能指數

Alpha-1530-5A

1

行程範圍

X軸行程

2200mm

Y軸行程

3000mm

Z軸行程

600mm

B軸行程

±110°

C軸行程

±360°

最大進料高度

500mm

2

平台有效尺寸

2500*1500mm



設備外形尺寸

4500*3500*3000

3

精度

運動定位精度

±0.1mm/M

重複定位精度

±0.1mm

4

結構

台麵結構

    T型槽裝夾

傳(chuan) 動結構

 X軸Y軸精密斜齒和H30線性導軌 ，Z軸滾珠絲(si) 杠（絲(si) 杠為(wei) 台灣品牌）

5

速度

最大空程速度

20000mm/min

最大加工速度

5000mm/min（視具體(ti) 加工情況）

6

主軸

銑削主軸功率

6KW意大利原裝進口電主軸

銑削主軸轉速

0-18000rpm

主軸刀柄接口

ISO-30







表2 NOBOT-2025-F 機床工藝技術參數表

編號

項目

參數（說明）

1

上下料方式

人工上下料

2

切割材料種類

發泡件、吸塑件等

3

加工毛坯最大尺寸

600mm*2500mm*1500mm（材料厚*寬*長）

7

加工件最大重量

400Kg

8

表麵粗糙度

表麵無明顯波浪形鋸痕




















二、設備性能特點

1.米兰app直播下载-2025-F數控加工中心配集成工業(ye) 計算機控製係統，WindonwsCE視窗界麵，最大空程速度可達20M/min有效的為(wei) 您節約時間及人力資源，提高加工效率。

2.本款機床工業(ye) 設計標準全鋼結構，床身經過有限元分析（FEA）和設計，並且所有床身部件在加工前就已進爐回火消除應力（非振動時效處理）。為(wei) 機床提供一個(ge) 剛硬穩定的加工平台。

3.采用全自動潤滑係統，延長了機器的使用壽命，宜適應全天候加工的需求。（可用手動開關(guan) 控製）。

4.傳(chuan) 動係統：采用台灣進口線形導軌，雙排四列滾珠滑塊、承重力大，適合重削切;台灣產(chan) 滾珠絲(si) 杠，運行穩定，精度高。

5.采用高速變頻電主軸及之山伺服係統。采用米兰app直播下载數控係統，並且配備T型槽床身，大大減少了工件裝夾處理時間，提高生產(chan) 效率。

6.米兰app直播下载-1530-5A數控加工中心軟件係統采用ISO標準G指令， UG、MasterCAM等多種CAD/CAM設計製作軟件均可兼容。兼容性強，確保設計無障礙。

 7.電纜及拖鏈係統均采用德國易格斯線纜。

三、設備配置：數控機床整體(ti) 分軟件和硬件兩(liang) 大部分，其中軟件部分包括編程軟件和控製軟件，硬件包含床體(ti) 、驅動係統、傳(chuan) 動係統。

（一）、床體(ti)

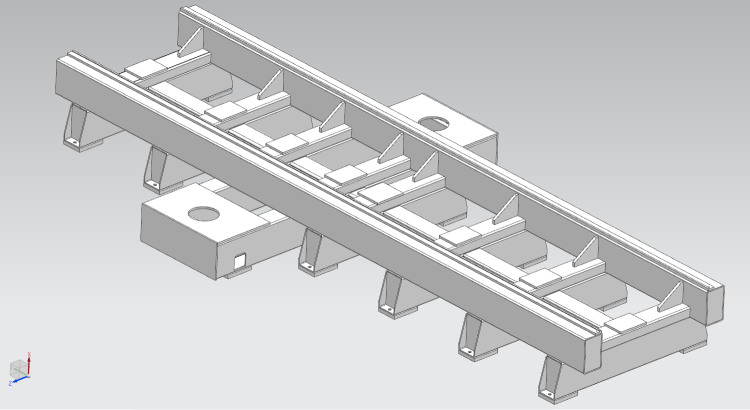

1.床身：本款機床工業(ye) 設計標準全鋼結構，床身經過有限元分析（FEA）和設計，選用優(you) 級工業(ye)

標準250mm*150mm*8mm厚壁方鋼焊接而成，並且所有床身部件在加工前整體(ti) 回火處理，消除內(nei) 應力。並經過精密機加工，為(wei) 機床提供一個(ge) 鋼硬穩定的加工平台，適於(yu) 重切削。



2.龍門：由厚壁工字鋼經過內(nei) 部硬化、焊接、整體(ti) 回火處理消除應力和精密龍門刨床加工而成。為(wei) 了保證機床的長久使用和提供切削速度特采用雙龍門架構設計。

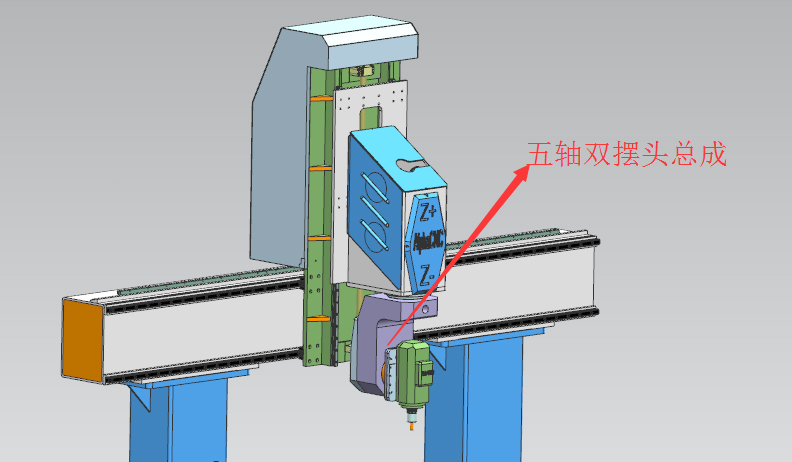

3.五軸雙擺頭

五軸雙擺頭采用兩(liang) 個(ge) 日本進口的高精度減速機和安川伺服帶動，可以沿著Z軸和Y軸做旋轉運動，以此實現一次裝夾，多麵加工的方式，切割主軸使用3KW進口風冷主軸，最高轉速18000轉；壓縮空氣的冷卻形式，可有效避免水冷機的弊端（夏天水溫過熱，冬天結冰）實現長久使用無後顧之憂。
