米兰app直播下载安装告訴您如何選擇非金屬五軸加工中心

瀏覽量
【摘要】:
過去五軸加工中心多為德國、美國、意大利製造,令人欣喜的是近幾年在“中國數控機床展覽會”上,展出了很多國內生產的五軸加工中心。隨著我們的生活水平的不斷提高,高端產品的研發與生產都離不開五軸加工中心,五軸加工中心的使用也越來越多。比如:汽車生產製造、汽車模型製作、衛浴產品加工、高檔家具生產製造等。非金屬五軸加工中心已成為現代製造業的“主力軍”。

   過去五軸加工中心多為(wei) 德國、美國、意大利製造,令人欣喜的是近幾年在“中國數控機床展覽會(hui) ”上,展出了很多國內(nei) 生產(chan) 的五軸加工中心。隨著我們(men) 的生活水平的不斷提高,高端產(chan) 品的研發與(yu) 生產(chan) 都離不開五軸加工中心,五軸加工中心的使用也越來越多。比如:汽車生產(chan) 製造、汽車模型製作、衛浴產(chan) 品加工、高檔家具生產(chan) 製造等。非金屬五軸加工中心已成為(wei) 現代製造業(ye) 的“主力軍(jun) ”,它以其加工精度高、效率高、精度穩定等特點,在工廠、研究所及學校等部門得到了越來越廣泛的普及,而非金屬五軸加工中心可以滿足形狀更複雜、工序更多的產(chan) 品的加工。

下麵米兰app直播下载安装為(wei) 您詳細介紹下關(guan) 於(yu) 非金屬五軸加工中心看如何選擇設備:

    非金屬五軸加工中心即為(wei) 加工中心三根主運動軸(X、Y、Z)和兩(liang) 根旋轉軸(一般為(wei) A、C或B、C)一起運動的一種加工形式,通常用來加工葉輪、機翼、模具等帶有複雜曲麵的零件。因其裝夾一次便可加工出零件絕大部分甚至全部工序,所以避免了三軸、四軸加工中心在多次裝夾中產(chan) 生的定位誤差,因此加工出來的零件精度更高,所用輔助時間更少。非金屬五軸加工中心加工零件時,首先應編製零件的加工程序,這是數控機床的工作指令。將加工程序輸入到數控裝置,再由數控裝置控製機床主運動的變速、起停、進給的方向、速度和位移量,以及其它如刀具選擇更換、工件的夾緊鬆開、冷卻潤滑的開關(guan) 等動作,使刀具與(yu) 工件及其它輔助裝置嚴(yan) 格地按照加工程序規定的順序、軌跡和參數進行動作,從(cong) 而加工出符合要求的零件。

結構選擇:

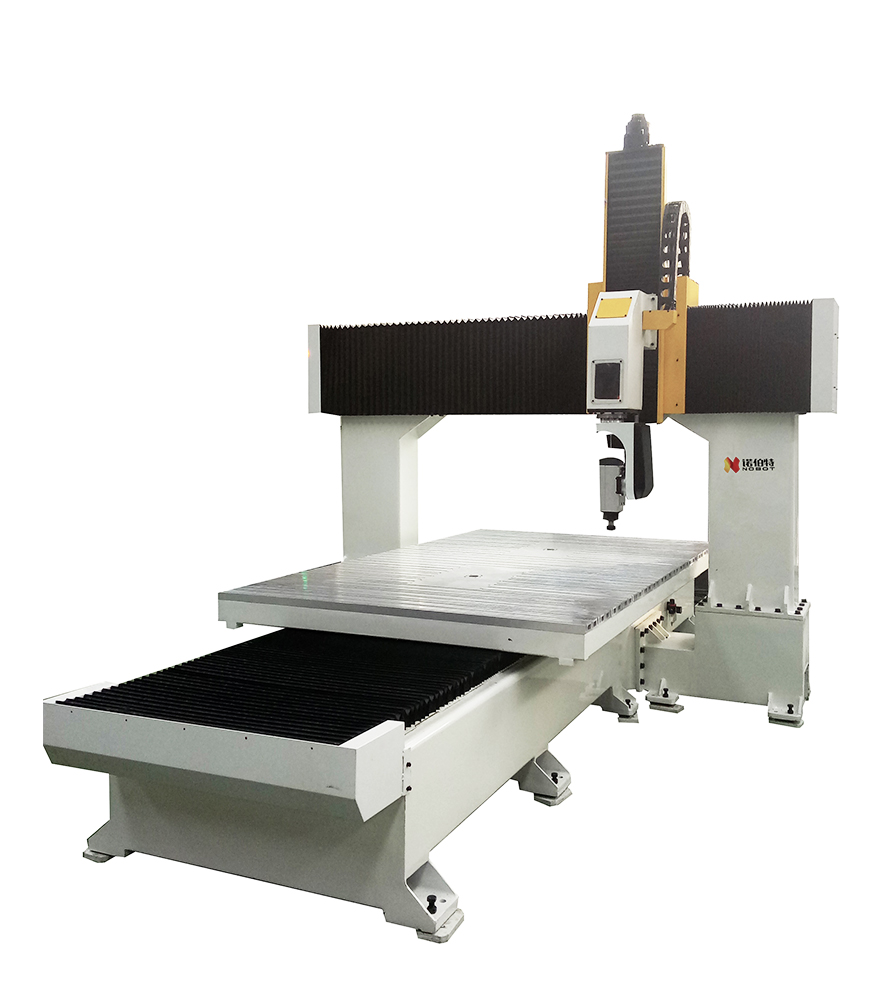

   五軸加工中心根據結構的不同分為(wei) 龍門五軸加工中心及定梁定柱床身移動五軸加工中心。隨著信息技術和計算機數字化技術不斷發展,數控機床的性能和效率也不斷在提高。目前檔次較高的數控係統已經具備高效、高精度,適應於(yu) 複雜曲麵的加工,但對機床整體(ti) 就要求剛性好、精度高、穩定性佳、數控係統反響速度快等功能。

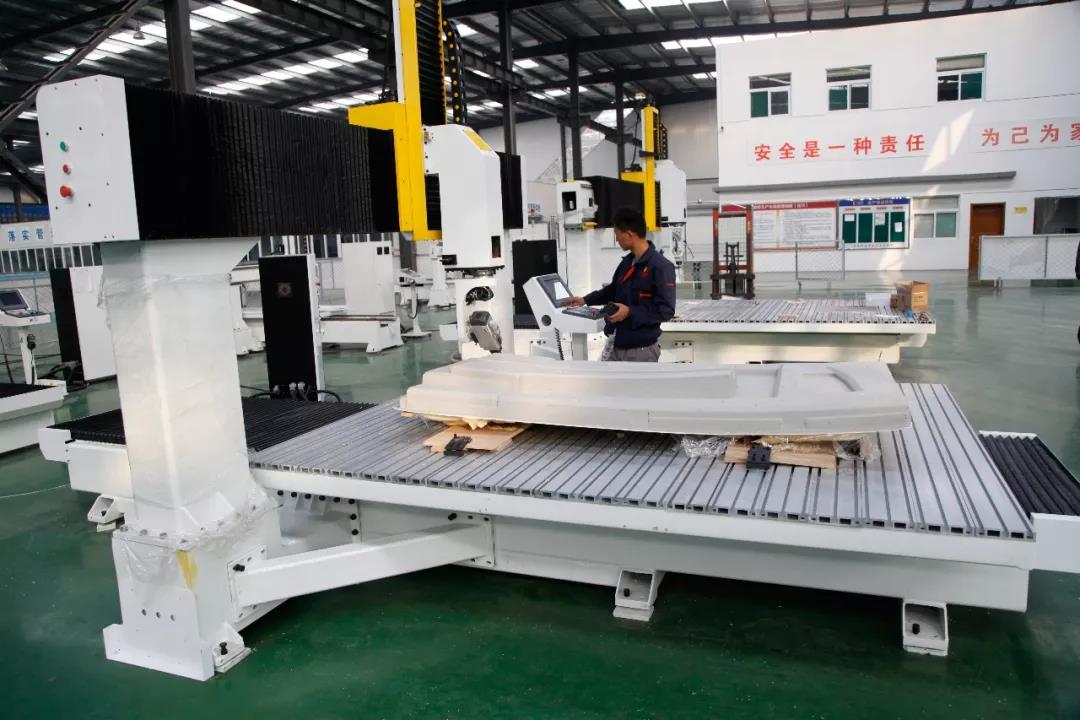

   龍門五軸加工中心工作台承載能力大,而且不受上下工件的衝(chong) 擊和其他因素影響而幹涉機床的變形,最大的優(you) 點是工件夾裝方便,可以充分發揮工作台的實際有效長度來加工工件,因此可以加工更大尺寸的物品,如遊艇底麵、風車葉輪、汽車模具等

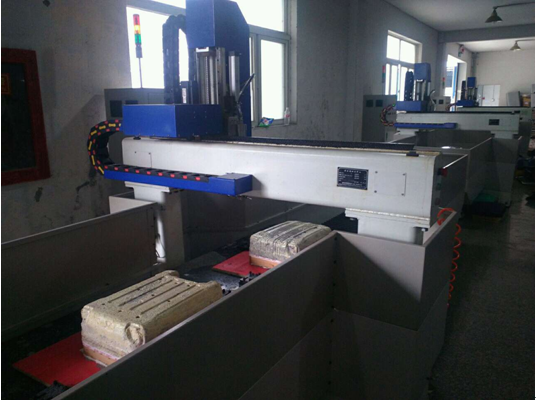

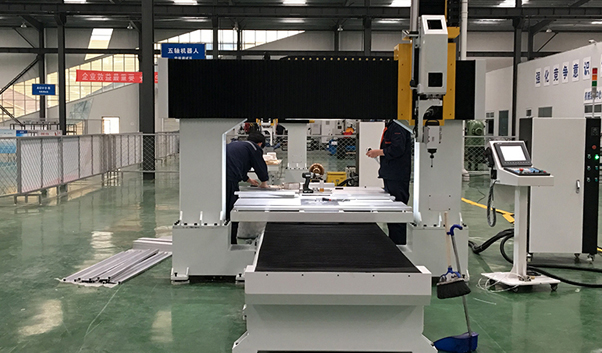

   床身移動式五軸加工中心,它的工作台移動均勻、低速運行時不易出現爬行現象、有較好的定位精度、牽引力小、精度保持性好、壽命較長、維修性強,但抗震和抗衝(chong) 擊能力較差。因此床身移動式五軸加工中心更適合工藝品、模具等精細產(chan) 品的製作。



主軸:五軸加工中心主軸按旋轉軸分為(wei) 單擺頭和雙擺頭;

雙擺頭五軸兩(liang) 個(ge) 旋轉軸均屬擺頭類,B軸旋轉平麵為(wei) ZX平麵,C軸旋轉平麵為(wei) XY平麵。兩(liang) 個(ge) 旋轉軸結合為(wei) 一個(ge) 整體(ti) 構成雙擺頭結構。

特點:加工過程中工作台不旋轉或擺動,工件固定在工作台上,加工過程中靜止不動。適合加工體(ti) 積大、重量重的工件;但因主軸在加工過程中擺動,所以剛性較差,加工切削量較小。

 單擺頭五軸

特點:加工過程中主軸隻在一個(ge) 旋轉平麵內(nei) 擺動。

台麵:五軸加工中心大多可設計成單台麵或雙工作台,雙工作台即當一個(ge) 工作台在加工時,另一工作台則在加工區外更換工件,為(wei) 下一個(ge) 工件的加工做準備,工作台交換的時間視工作台大小,從(cong) 幾秒到幾十秒即可完成。

合適的CAM軟件:

采用合適的CAM軟件進行編程的五軸加工技術可以為(wei) 用戶提供更現實有效的策略來減少循環次數、減少加工步驟、提高表麵質量和加工質量並延長刀具壽命,這些對傳(chuan) 統的三軸加工來說是不可能的。















   現在,越來越多的機床和控製器都可以適應五軸銑削加工的要求,然而在CAM軟件方麵,真正意義(yi) 上的五軸聯動加工卻沒有得到足夠的普及,有些用戶采取的仍是定位五軸加工(3+2)的方式,其中需要進行繁雜的優(you) 化。
   定位五軸加工通過一套“三軸”係統來完成,第四和第五軸的加工定位在旋轉位置。其主要優(you) 勢有:可有效利用較短的刀具、刀具伸出較少、切削較快、刀具壽命延長、加工精度和表麵精度提高,而這些隻需創建一係列定位工作平麵即可完成。另外,定位五軸加工所需加工步驟也較少,故節約了時間、降低了機床加工出錯率、提高了機床利用率。
五軸聯動加工
   當模具型腔較深且有很窄的部位需要加工時,如果仍采用定位五軸加工的三軸刀具路徑,相互幹涉通常是難以避免的,與(yu) 此同時,另外的某些區域可能又無法完全覆蓋到。這時,五軸聯動加工必然是一個(ge) 更好的選擇。
   當然,市場上不乏一些先進的CAM係統,這些係統能夠提供專(zhuan) 業(ye) 可靠的、真正意義(yi) 上的五軸聯動加工方案,比如星輝公司進口英國萊康的ALPHACAM軟件、DELCAM公司的PowerMILL軟件、德國OPENMIND公司的HyperMILL軟件等,它們(men) 可使用戶在複雜曲麵、實體(ti) 和三維模型上創建連續五軸刀具路徑,並且刀具路徑都經過自動檢查和優(you) 化,支持各種各樣的加工策略和所有刀具類型。
五軸聯動加工的優(you) 勢在於(yu) 能使刀具進給方向與(yu) 工件表麵連續保持合適的角度,以得到更好的表麵質量,還能更好地接近倒角,同時也提高了刀具壽命。刀具利用更經濟、循環時間降低、一次性裝夾,這些都同樣節約了時間、減少了機床加工的出錯率。
