三維五軸激光加工中心
三維五軸激光切割係統是我公司根據市場需求、針對汽車內(nei) 外飾件、新能源電池盒、遊輪潛艇內(nei) 飾件、衛浴等行業(ye) 的後續加工開發研製的一款係列高性能產(chan) 品。
關(guan) 鍵詞：
詳情描述
1.產(chan) 品簡介

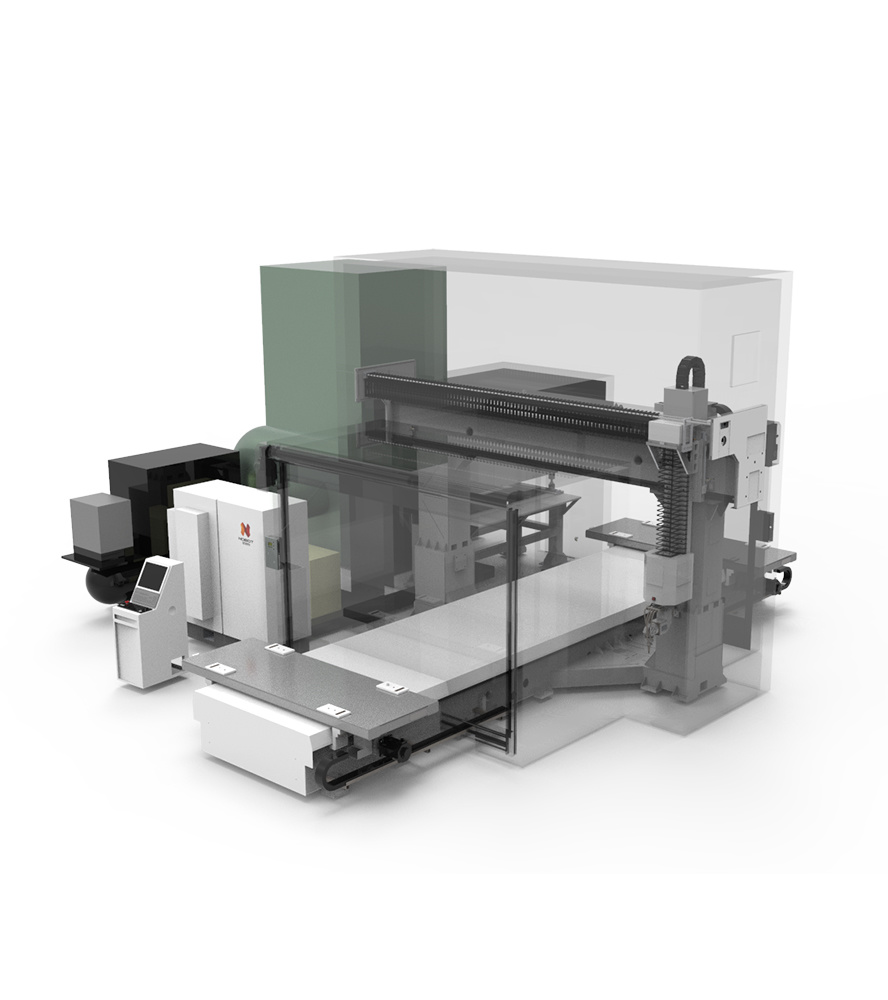

三維五軸激光切割係統是我公司根據市場需求、針對汽車內(nei) 外飾件、新能源電池盒、遊輪潛艇內(nei) 飾件、衛浴等行業(ye) 的後續加工開發研製的一款係列高性能產(chan) 品。該係列產(chan) 品采用整體(ti) 龍門結構，本結構設計可以實現超大型工件加工，外加自動上料平台可以實現邊加工邊上料。係統配備高功率二氧化碳激光器通過鏡片係統把激光能量引入到精密切割頭，控製係統精確控製XYZAC軸的運動軌跡來實現三維立體(ti) 切割。是集光、機、電、氣一體(ti) 化的高端機床裝備。
2.產(chan) 品特點
(1)運動特點：五軸聯動立體(ti) 加工
三維五軸激光切割工件時，五個(ge) 軸同進驅動刀具運動，刀具圍繞工件加工，實現五軸聯動立體(ti) 運動。
(2)加工對象：非金屬工件
ABS 、SMC 、玻璃纖維、碳纖維等非金屬複合材料，廣泛應用於(yu) 汽車內(nei) 飾件、新能源電池盒、遊輪潛艇內(nei) 飾件、衛浴等行業(ye) 。
(3)結構特點：FEA分析+儀(yi) 器校核
機床主體(ti) 結構經過FEA分析設計，床身、地軌采用優(you) 質鋼型材、板材焊接而成；橫梁和滑枕采用航空鋁鑄造；主體(ti) 經過特殊時效處理，運動部件經過仿真靜載、動載校核,提高機床穩定性的同時增加機床動態性能。
(4)係統特點：係統穩定+操作便捷
采用日本進口的FANUC五軸數控控製係統。可示教、離線編程，操作簡單、方便。開通RTCP，具有五軸聯動、刀尖補償(chang) 功能。配備離線編程軟件可完美加工3D複雜輪廓。
(5)恒光路設計：光路補償(chang) 軸
激光發生器出光口設計有準直鏡，光路為(wei) 平行光，且通過光路補償(chang) 軸，防止因光路長度變化影響聚焦的焦點變化。
3.產(chan) 品優(you) 勢
降本增效（客戶角度考慮）
(1)降本：采用FANUC激光發生器，穩定性高，連續運行8h，±1%偏差；耗氣量約為(wei) 10L/h（後麵激光器參數表有體(ti) 現），激光24小時不停機每月耗氣7.2立方，折合價(jia) 格2850元，較國內(nei) 某品牌激光節省氣體(ti) 50%以上。
(2)增效：龍門架采用雙電機驅動，設備本體(ti) 剛性高、穩定性好，切割速度達到2.5m/min，較國內(nei) 某品牌激光切割效率提高15%左右，切割後的碳化層厚度為(wei) 0.03~0.1mm。
|
序號 |
激光器品牌 |
耗氣量 |
備注 |
|
1 |
德國羅芬 |
較少 |
進口 |
|
2 |
日本FANUC |
較少 |
進口 |
|
3 |
日本鬆下 |
一般 |
進口 |
|
4 |
日本三菱 |
一般 |
進口 |
|
5 |
普瑞斯特 |
較高 |
國產(chan) |
4.核心零部件
（1）焊接床身、地軌，鑄造橫梁、滑枕

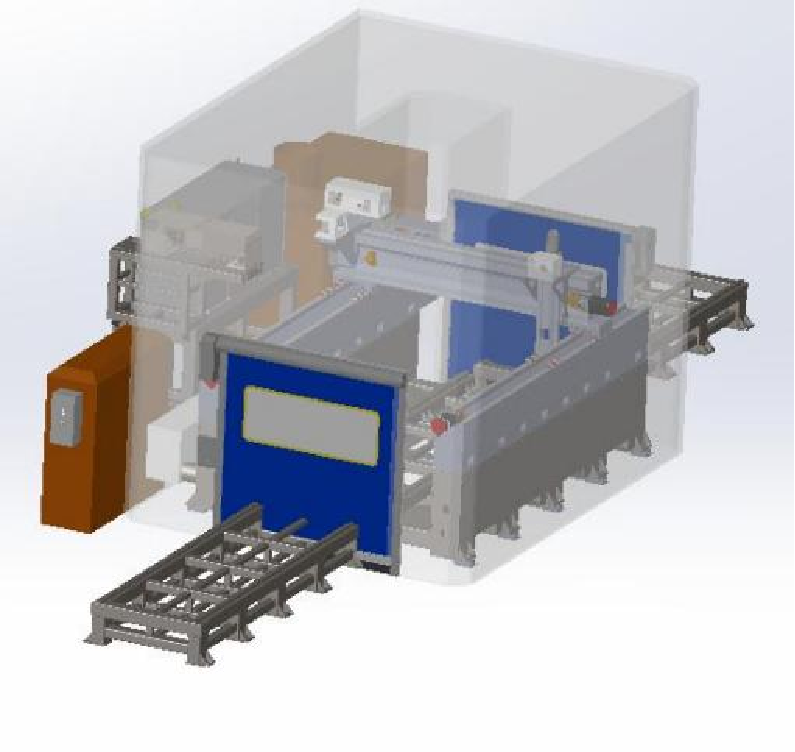

該產(chan) 品采用龍門機床主體(ti) ：動梁橫梁，三工位工作台沿地軌縱向水平移動。可實現工作台一進一出工作，增加工作效率，通過對靜態部分和運動部分的仿真分析，提高運動效率，使設備X、Y、Z軸最大速度分別達到60m/min。
• 床身、地軌采用優(you) 質鋼型材、板材焊接而成，提高設備剛性
• 橫梁、滑枕采用航空鋁鑄造，降低運動部件的質量，提高設備動態性能。
（2）FANUC五軸數控係統
亮點 1：鐳射五軸切割完全解決(jue) 方案
針對鐳射切割應用，新代整合運動控製、激光控製、切割工藝、人機接口等元素，新代提供包套電控解決(jue) 方案，使用者不需要額外做客製開發，即可輕鬆滿足雷射切割應用需求。
亮點 2：切割專(zhuan) 用的工藝包
控製器內(nei) 建鐳射切割相關(guan) 工藝，提供速度功率曲線、多級穿孔、隨動控製(對接其他家調高器，嘉強，柏楚等)等功能，可實現良好的切割加工效果。
亮點 3：低應用門坎
提供對話式教導接口設計，用戶直覺式操作體(ti) 驗，不需要額外學習(xi) G碼編程即可輕鬆完成切割流程教導。
亮點 4：支持五軸切割高階工藝
RTCP：針對五軸切割應用，可提供 RTCP 表麵速度控製功能，針對五軸同動的應用情境，準確控製鐳射距焦點位於(yu) 工件表麵移動速度。
三維軟件編程：控製器可識別標準G/M代碼，對接市售三維軟件，提供可靠、精確的切割路徑，實現複雜曲麵加工。
（3）三維五軸切割頭
• 高可靠性：經過長時間24h不停機測試。
• 高速切割：測試驗證達到及進口設備切割速度，C/A旋轉旋轉速度120r/min。 • 高精度：采用直接驅動，高精度、無磨損，C/A軸旋轉重複精度小0.005°。 • 人性化設計：切割嘴采用細長設計，充分考慮到產(chan) 品切割幹涉，能實現市場絕大部分 三維工件加工。
• 便捷維護：采用模塊化設計，使易損件更換簡便，維護成本低。
• 控製係統：采用國際通用通訊協議，與(yu) 控製係統實現完美結合，實現五軸聯動功能(RTCP)。
• 光學係統：精密的光學結構設計，五軸聯動時，任意焦點變化值≤±0.05mm，保證各角度切割質量。
• 防撞功能：配備360度側(ce) 碰防撞脫離保護。
• 智能檢測防護：配備溫度傳(chuan) 感器、水侵傳(chuan) 感器、氣體(ti) 壓力傳(chuan) 感器、碰撞脫離傳(chuan) 感器 等檢測反饋係統。
• 特殊結構：采用集電、水、氣、激光於(yu) 一體(ti) 的設計，可以實現C軸360°無限旋轉，A軸±135°旋轉。
（4）其他關(guan) 鍵零部件

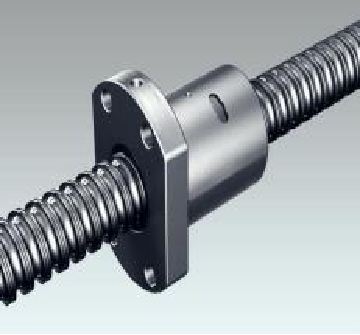

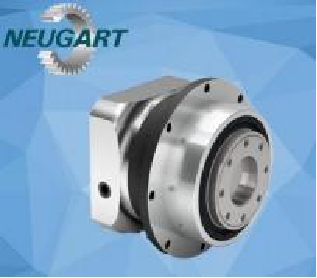

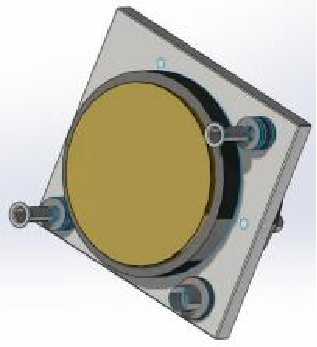

台灣上銀/TBI 美國二六 (鏡片) 台灣APEX

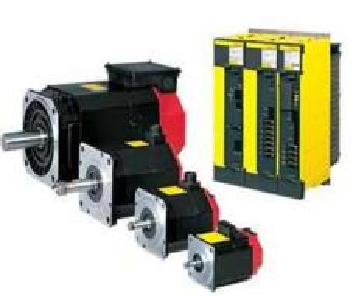

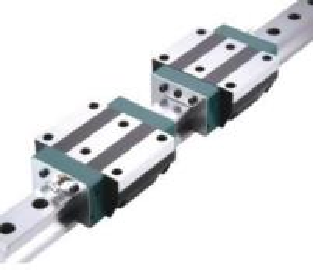

日本FANUC伺服+係統 台灣APEX 力士樂(le) /台灣上銀/TBI
5.關(guan) 鍵技術指標
| 型號 | NL0101-DS3018 |
| 激光器類型 | 二氧化碳（波長 10.6um） |
| 激光器功率 | 1000W/2000W/4000W/6000W （功率大小根據切割材料可選） |
| 激光器品牌 | FANUC/米兰app直播下载 |
| 結構類型 | 定梁龍門式 |
| 工作台 | 雙工位 |
| 工作台載重 | 800KG |
| 激光切割頭 | 單 |
| 加工範圍 | 3000×1800×600 |
| 定位精度 | ±0.05mm |
| 切割速度 | 最高 20m/min（根據材質及材料厚度而定） |
| 重複定位精度 | ±0.03mm |
| 伺服及驅動器 | FANUC/ 安川 |
| 控製係統 | FANUC/米兰app直播下载 |
| 編程方式 | 離線編程＋示教編程 |
| 占地麵積 | 8500x8000x4500mm |
