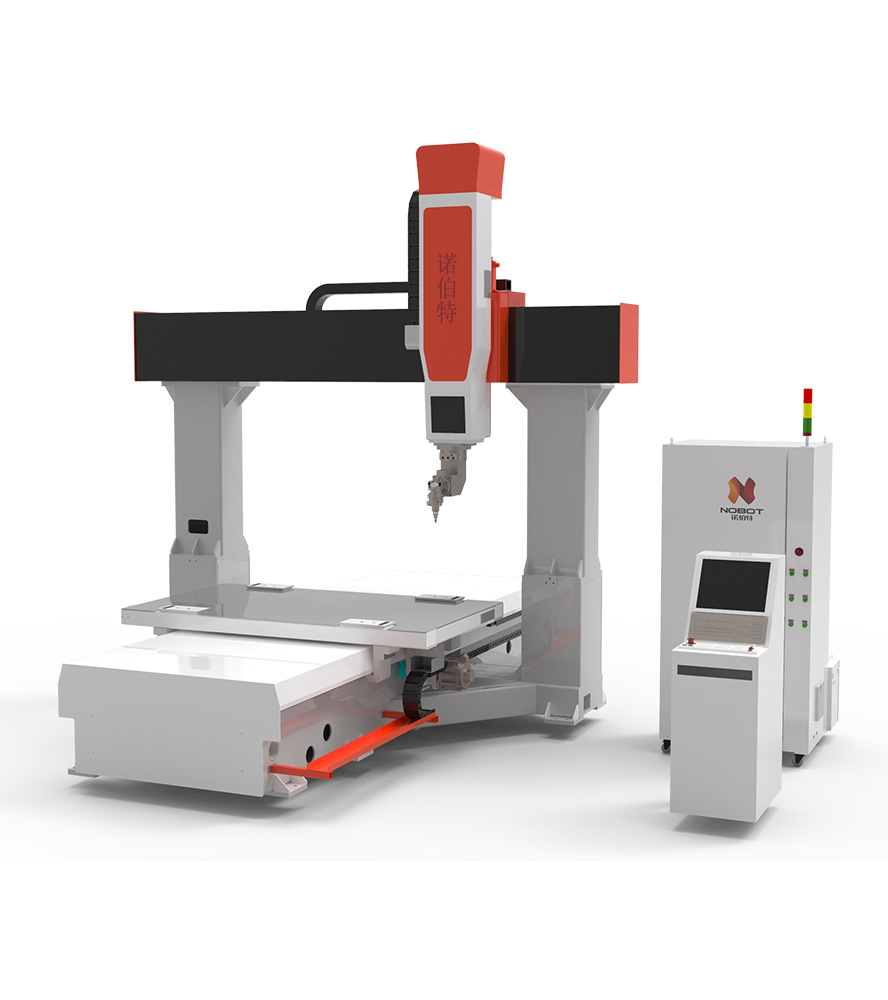

射頻三維五軸激光加工中心

該係列產(chan) 品采用龍門結構，共有X/Y/Z/A/C五軸，X/Y/Z為(wei) 直線運動軸，A/C為(wei) 旋轉運動軸；本結構可以實現五軸聯動，具有三維五軸激光修邊、切孔能力；配備自主研發內(nei) 導光 AC 軸激光切割頭和小功率射頻激光器（20W-600W）。

詳情描述

1.三維五軸激光切割機性能特點:




該係列產(chan) 品采用龍門結構，共有X/Y/Z/A/C五軸，X/Y/Z為(wei) 直線運動軸，A/C為(wei) 旋轉運動軸；本結構可以實現五軸聯動，具有三維五軸激光修邊、切孔能力；配備自主研發內(nei) 導光 AC 軸激光切割頭和小功率射頻激光器（20W-600W）。



1 - 切割精度高，切割麵整齊，無分層；
2 - 切割速度快，效率高；
3 -可實現複雜曲麵零件及大型薄壁零件加工；
4 - 根據需求，可選激光功率：20W-600W；
5 - 內(nei) 光路定長，全路徑切縫完全一致。



2.主要運用行業(ye) ：



新能源電池隔膜板、汽車內(nei) 飾、汽車頂棚、家電內(nei) 膽、無紡布成型件、毛氈成型件



3.適用加工材料：



ABS、複合材料、碳纖維材料、玻璃鋼材料
玻璃纖維等材料、木質材料、皮革材料、亞(ya) 克力材料、陶瓷等材料



4.技術指標：

型號 NL0502-PD2020
激光器類型 射頻
激光器功率 100W-600W
激光器品牌 國產 / 羅西
結構類型 龍門式
工作台 單工位
工作台載重 300KG
激光切割頭 單
加工範圍 2000×2000×500
定位精度 ±0.05mm
切割速度 最高 20m/min（根據材質及材料厚度而定）
重複定位精度 ±0.03mm
伺服及驅動器 安川 / 新代
控製係統 米兰app直播下载
編程方式 離線編程＋示教編程
占地麵積 4500x3600x4500mm



應用案例

米兰app直播下载安装（米兰app直播下载）致力於(yu) 智能裝備解決(jue) 方案

獲取產(chan) 品報價(jia)

我們(men) 隨時為(wei) 您提供幫助！請填寫(xie) 我們(men) 的谘詢表，我們(men) 的團隊將及時回複

  • 您需要多少產(chan) 品？
  • 您還需要了解什麽(me) 信息？
提交

米兰app直播下载安装·生產(chan) 實力

米兰app直播下载安装（米兰app直播下载）致力於(yu) 智能裝備解決(jue) 方案

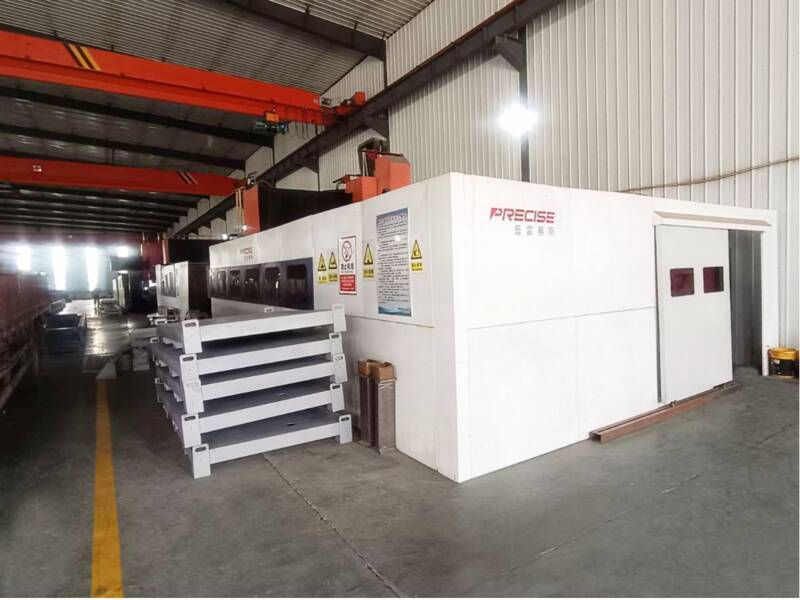

製造能力

板材激光切割機

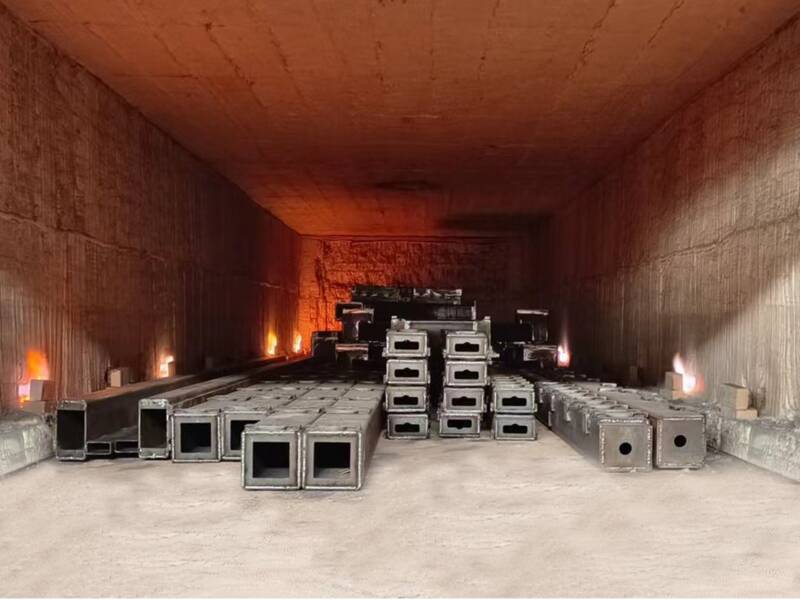

大型回火時效爐

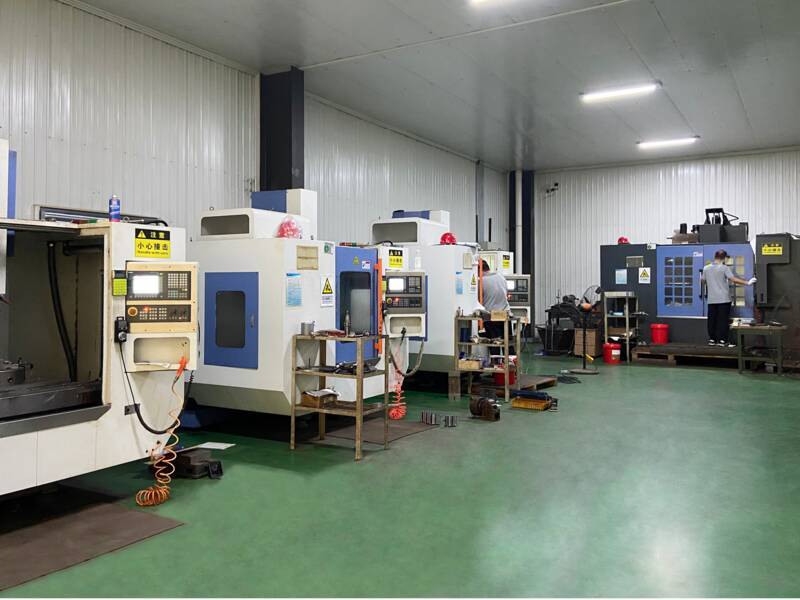

立式加工中心

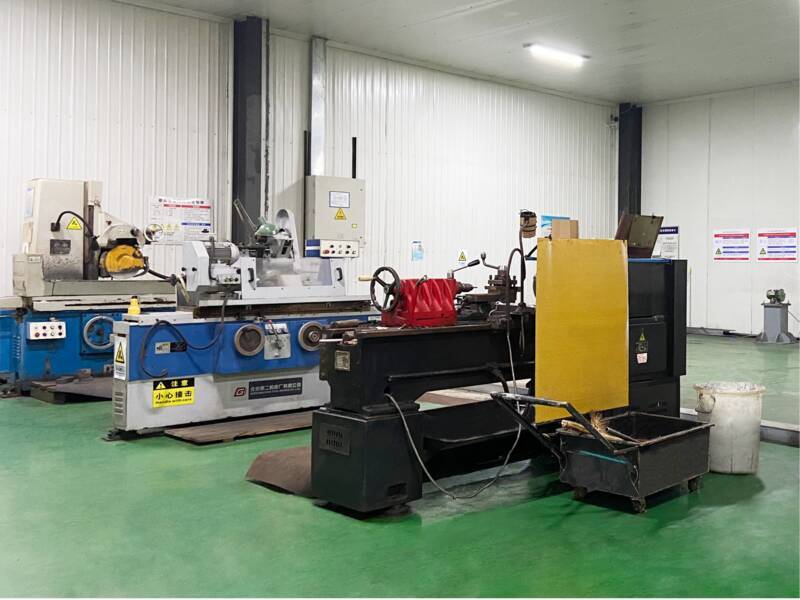

磨床銑床設備

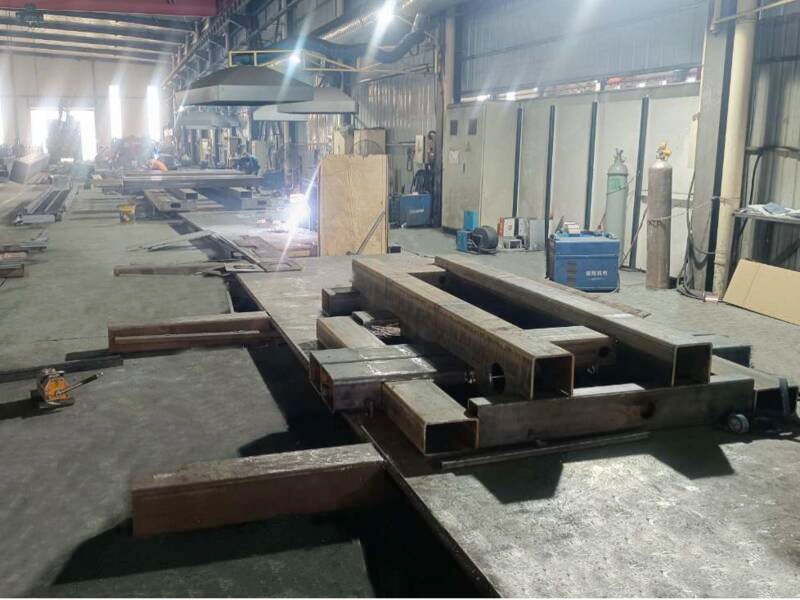

床身焊接設備

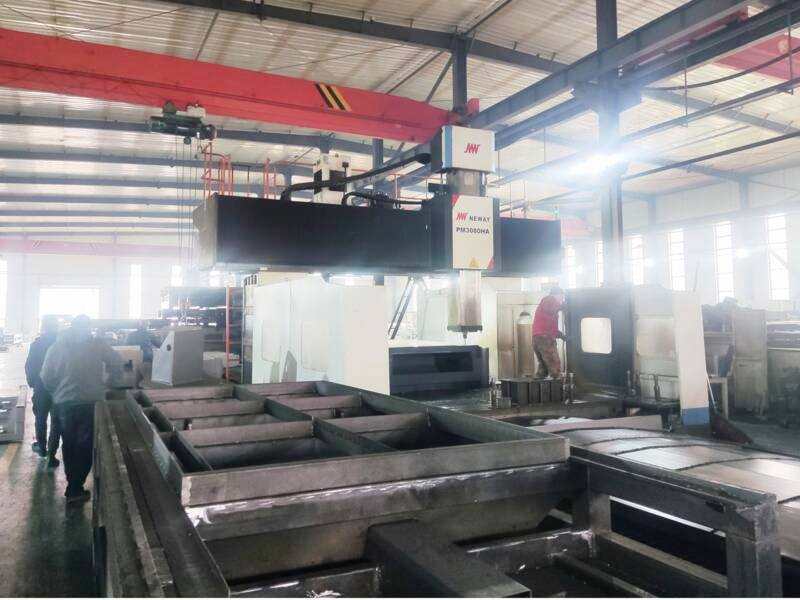

美國紐威龍門加工中心

檢測能力

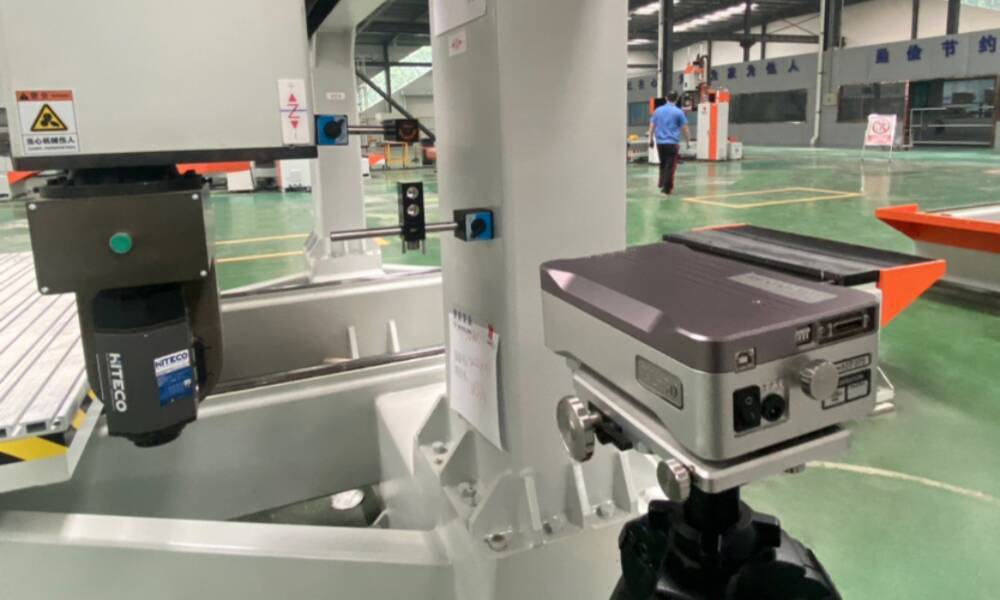

PTCP標定儀

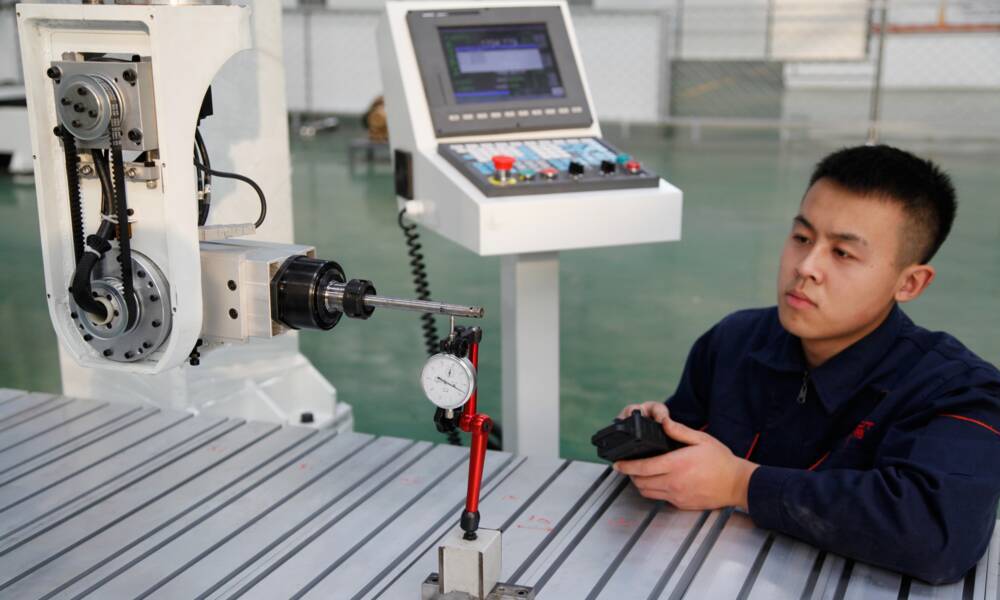

百分表設備調試

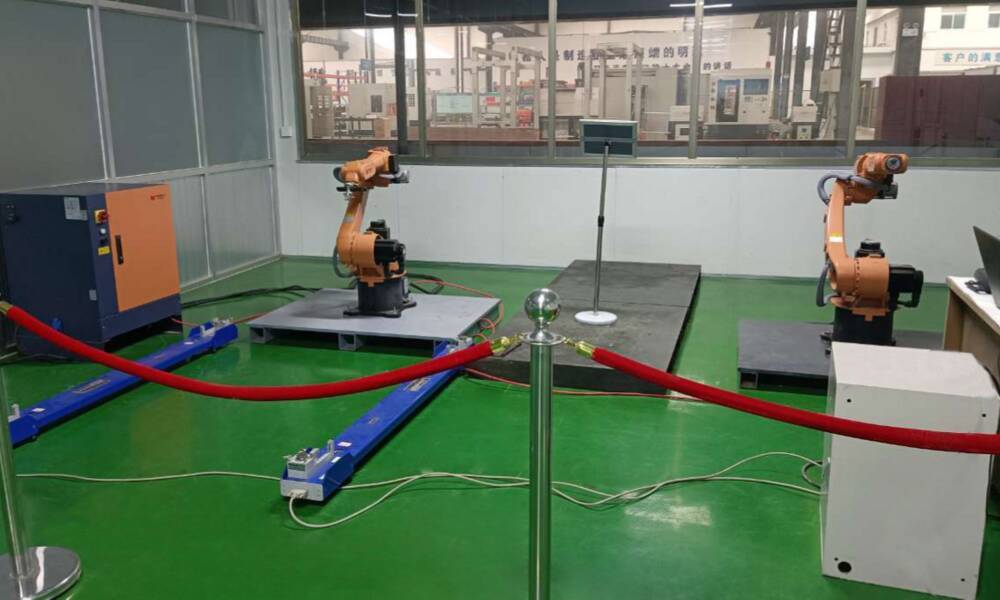

機器人軌跡測試儀

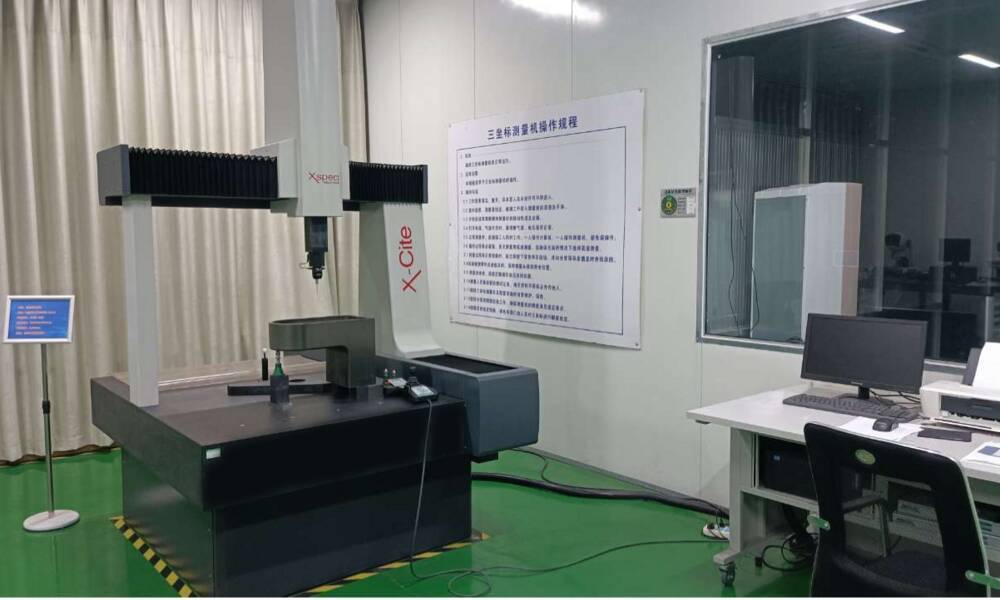

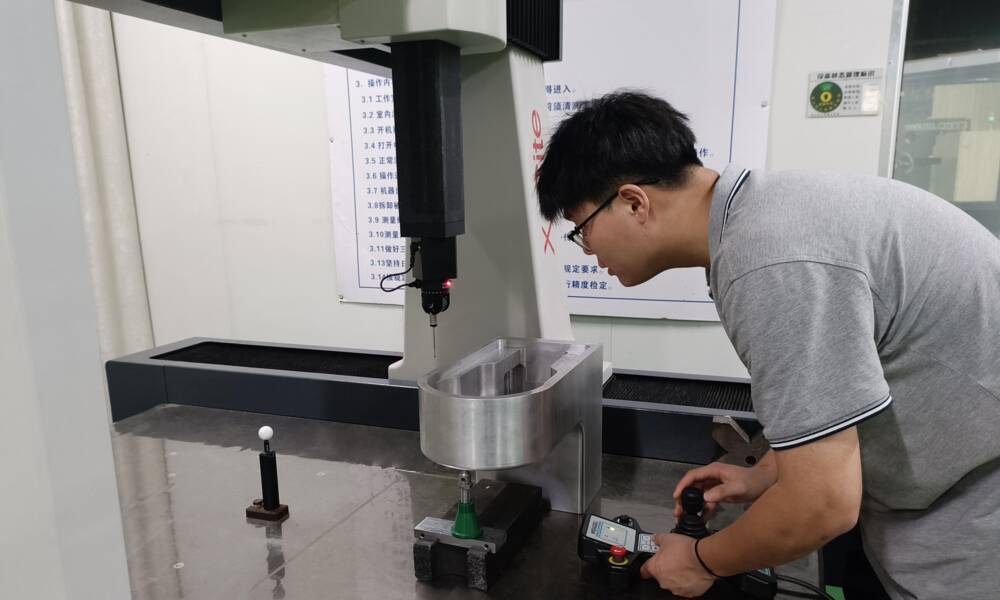

三坐標檢測儀

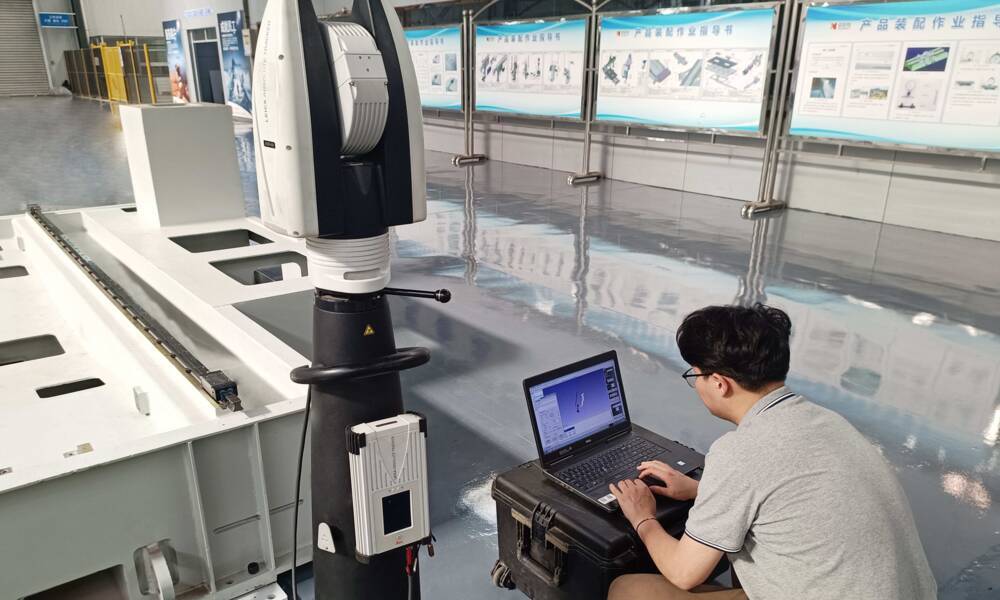

英國Leica激光跟蹤儀
英國Renishaw激光幹涉儀

設備優(you) 勢

RTCP
定製化工藝
防爆除塵+廢料收集

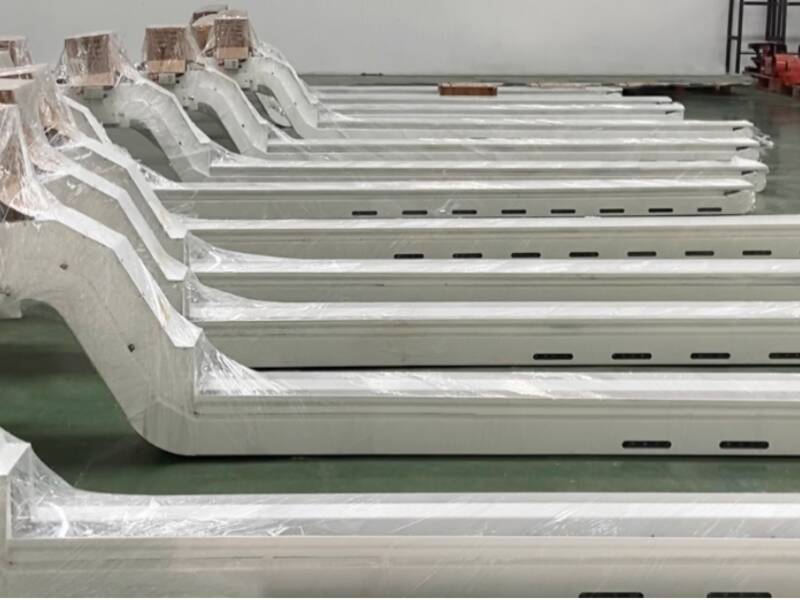

高剛性床身

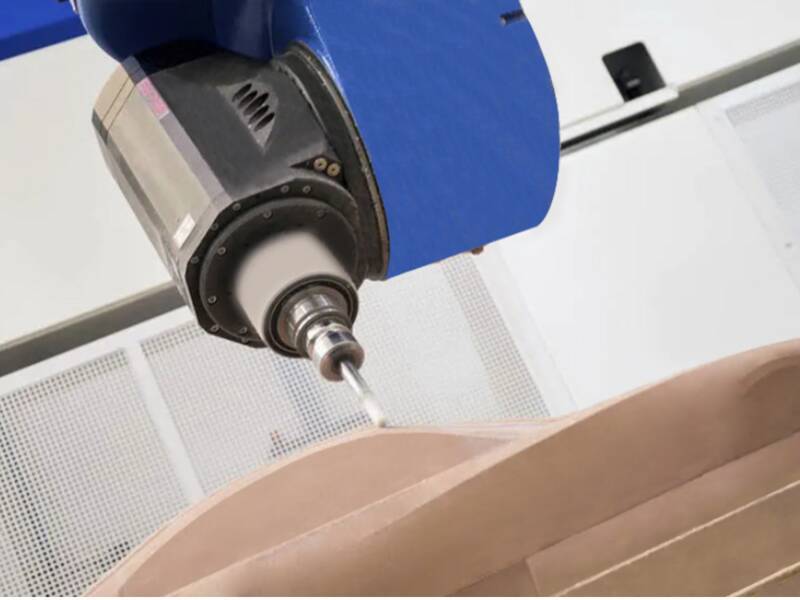

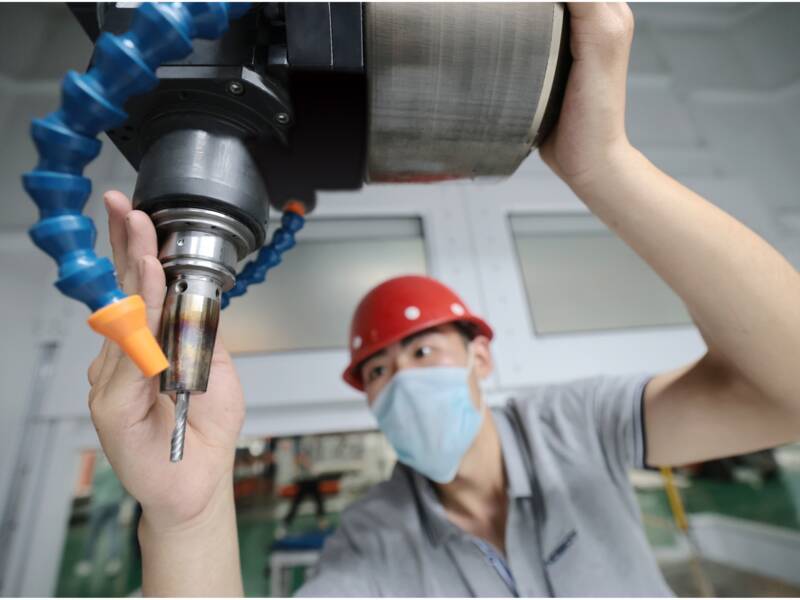

高剛性直驅五軸頭+刀尖冷卻

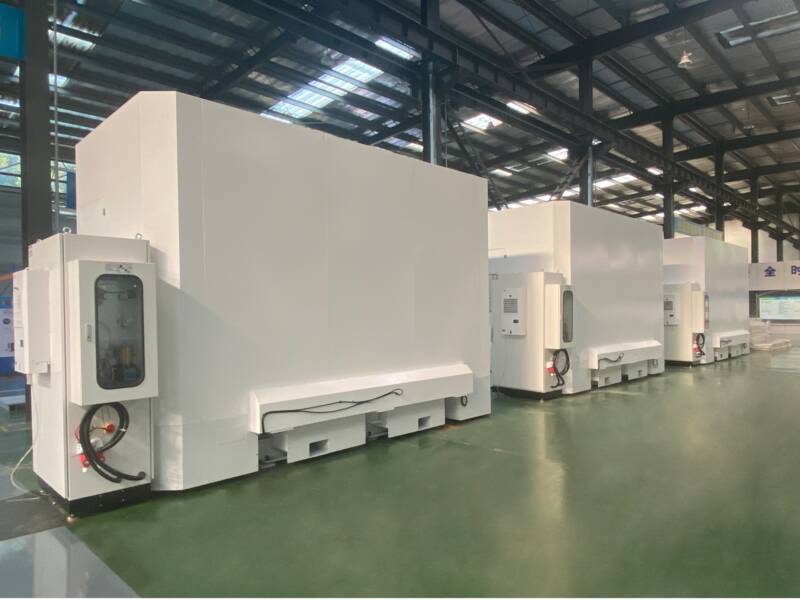

全封閉結構

推薦產(chan) 品

米兰app直播下载安装（米兰app直播下载）致力於(yu) 智能裝備解決(jue) 方案

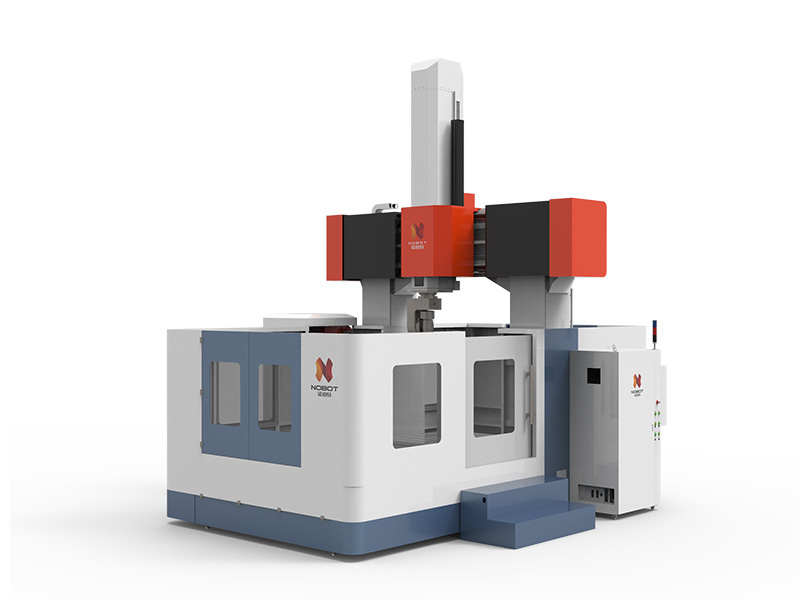

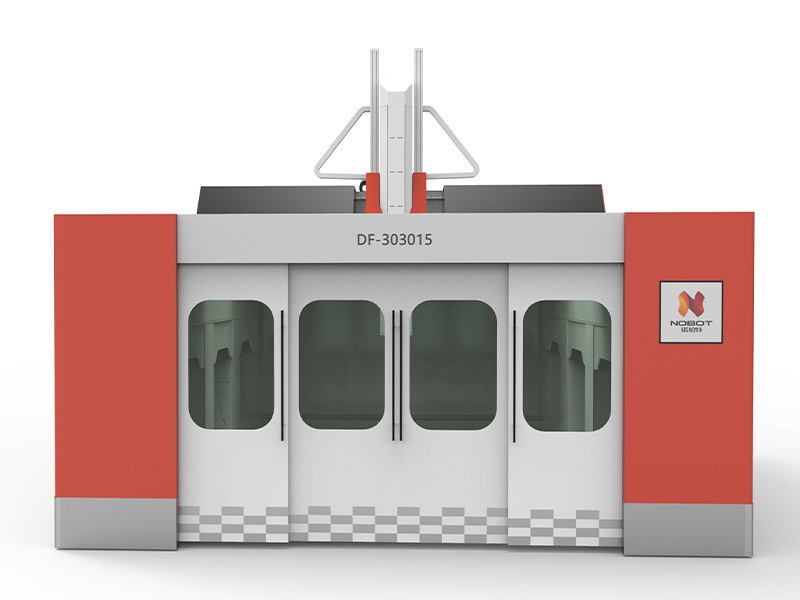

DQF係列 全封閉式高速五軸龍門加工中心

全防護+自動吊裝門；高剛性床身；剛性直驅五軸頭+刀尖冷卻；防爆除塵，廢料收集；定製刀具；自動潤滑係統，末端檢測

Learn more >

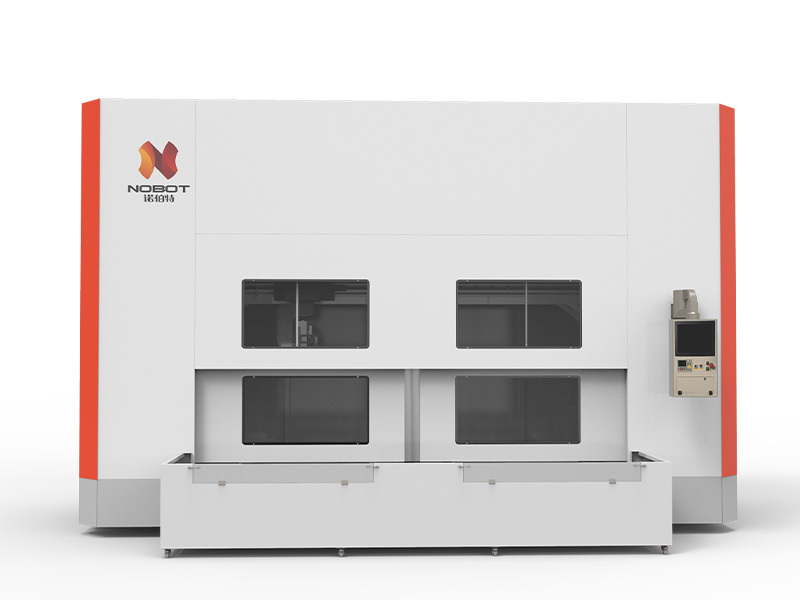

NBF係列通用性五軸加工中心
